Jak obliczyć stal na fundamenty? Praktyczny poradnik i przykłady

Obliczanie ilości stali zbrojeniowej potrzebnej do wykonania fundamentów domu jednorodzinnego może wydawać się skomplikowane, ale z odpowiednim przewodnikiem jest to zadanie w zasięgu ręki. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak samodzielnie oszacować ilość stali zbrojeniowej potrzebnej do wykonania fundamentów domu jednorodzinnego. Zrozumienie tego procesu pozwoli Ci lepiej kontrolować koszty budowy, zweryfikować wyceny wykonawców lub przygotować się do budowy systemem gospodarczym, nawet jeśli nie jesteś inżynierem budownictwa.

Kiedy przystępujemy do planowania budowy domu, jednym z kluczowych elementów, który ma bezpośredni wpływ na koszty, jest zbrojenie fundamentów. Zrozumienie, jak prawidłowo obliczyć potrzebną ilość stali, jest niezwykle ważne. Choć ostateczne i wiążące dane zawsze pochodzą od konstruktora w projekcie budowlanym, samodzielne szacunki są nie tylko możliwe, ale i bardzo przydatne.

Dlaczego projekt budowlany to Twoja mapa do precyzyjnych obliczeń?

Projekt budowlany jest absolutnie kluczowy przy obliczaniu stali zbrojeniowej, ponieważ zawiera on precyzyjne informacje o rodzaju, średnicy, rozstawie i sposobie ułożenia prętów. To właśnie konstruktor, bazując na analizie obciążeń i warunków gruntowych, określa dokładne parametry zbrojenia. Choć samodzielne szacunki są możliwe i przydatne na przykład do wstępnego kosztorysu to ostateczne i wiążące dane pochodzą zawsze od niego, zawarte w projekcie. W projekcie budowlanym, a dokładniej w jego części konstrukcyjnej, znajdziemy rysunki zbrojenia oraz szczegółowe zestawienia stali. Na rysunkach należy zwrócić uwagę na kluczowe oznaczenia, takie jak średnica prętów (często zapisywana jako "fi" lub "Ø"), klasa stali (np. A-0, A-IIIN) oraz rozstaw strzemion. Te informacje są fundamentem do wszelkich dalszych kalkulacji.

Jak obliczyć stal na ławy fundamentowe? Przewodnik krok po kroku

Ławy fundamentowe to tradycyjne rozwiązanie, które wymaga starannego obliczenia ilości zbrojenia. Poniżej przedstawiam szczegółowy, instruktażowy przewodnik, który pomoże Ci oszacować potrzebną stal.

1. Krok 1: Mierzymy długość ław. Pierwszym krokiem jest dokładne zmierzenie całkowitej długości wszystkich ław fundamentowych. Najłatwiej zrobić to na podstawie rzutu fundamentów z projektu budowlanego, sumując długości poszczególnych odcinków.

2. Krok 2: Kalkulacja prętów głównych (podłużnych). Standardowo zbrojenie ławy wykonuje się z czterech prętów głównych, zazwyczaj o średnicy 12 mm (fi 12). Aby obliczyć ich łączną długość, należy pomnożyć zmierzoną sumę długości ław przez 4. Wzór jest prosty: (suma długości ław w metrach bieżących) x 4.

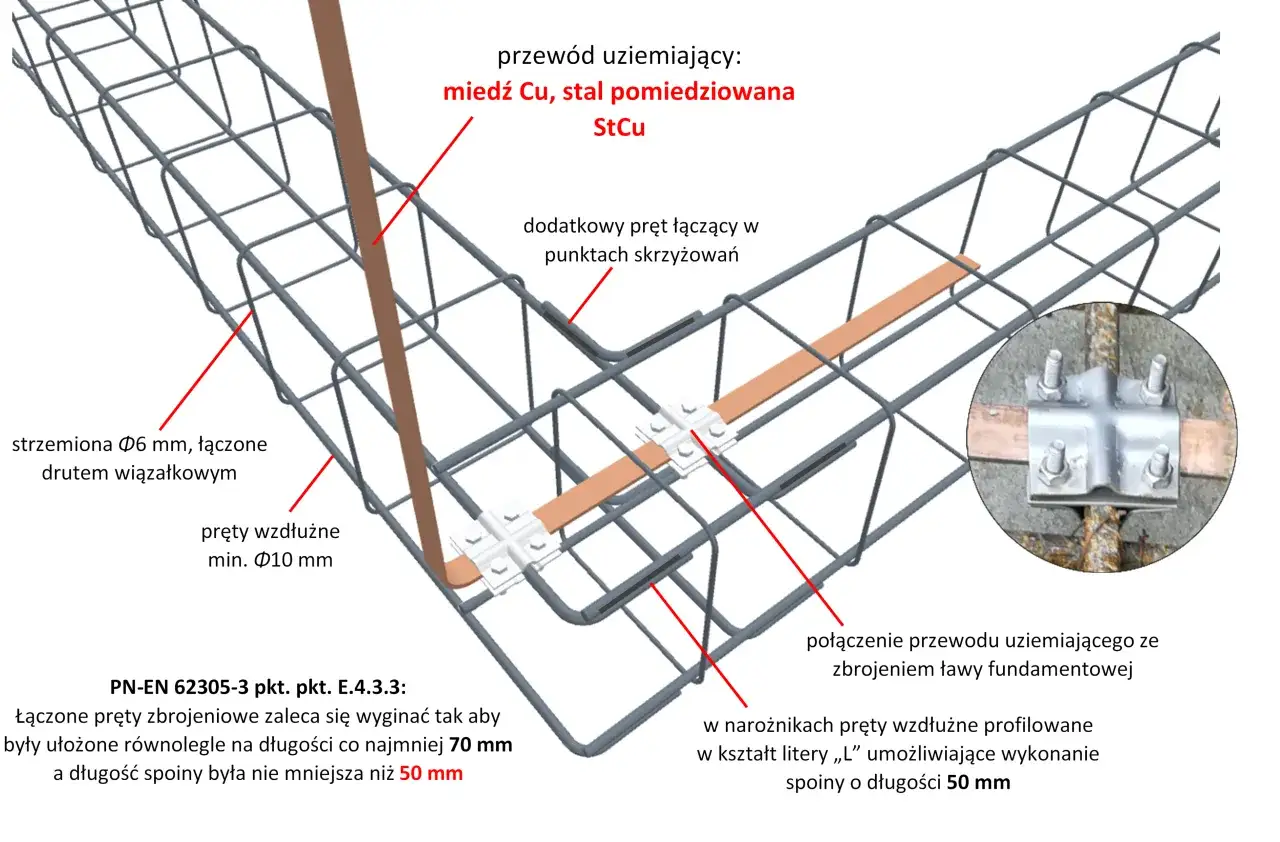

3. Krok 3: Obliczanie liczby i długości strzemion. Strzemiona, najczęściej wykonane z cieńszego pręta (np. fi 6 mm), rozmieszczone są co około 30 cm wzdłuż ławy. Aby obliczyć ich liczbę, podziel całkowitą długość ław w centymetrach przez planowany rozstaw strzemion w centymetrach. Następnie oblicz obwód pojedynczego strzemiona (z uwzględnieniem jego wymiarów, które również znajdziesz w projekcie) i pomnóż przez wyliczoną liczbę strzemion. Długość ław w cm / rozstaw strzemion w cm = liczba strzemion. Liczba strzemion x obwód strzemiona = łączna długość strzemion.

4. Krok 4: Zakłady, naddatki i odpady. To kluczowy element, o którym często się zapomina, a który ma znaczący wpływ na ostateczną wagę stali. Należy doliczyć około 10-15% do całkowitej długości prętów na tzw. zakłady (czyli na zachodzenie na siebie prętów w miejscach ich łączenia, aby zapewnić ciągłość konstrukcji) oraz na odpady (np. przycinanie). Jest to niezbędne, aby mieć pewność, że materiału nie zabraknie na budowie.

5. Krok 5: Przeliczanie metrów na kilogramy. Ostatnim krokiem jest przeliczenie łącznej długości prętów na ich wagę. Do tego celu służą tabele wag stali zbrojeniowej. Na przykład, 1 metr pręta fi 12 mm waży około 0,89 kg, a pręta fi 6 mm około 0,22 kg. Łączną długość prętów każdej średnicy mnożymy przez ich wagę jednostkową. Dla ław fundamentowych, przykładowe zużycie stali wynosi około 25-40 kg na m³ betonu. Dla domu o powierzchni 100 m², można szacunkowo przyjąć około 210 kg prętów głównych i 60 kg na strzemiona, pamiętając o dodaniu zakładów i odpadów.

Obliczanie zbrojenia płyty fundamentowej – co się zmienia i dlaczego jest drożej?

Płyta fundamentowa to rozwiązanie coraz popularniejsze, oferujące dużą stabilność, ale wiążące się ze znacząco większym zużyciem stali w porównaniu do tradycyjnych ław. Wymaga ona nawet czterokrotnie więcej materiału, co bezpośrednio przekłada się na koszty.

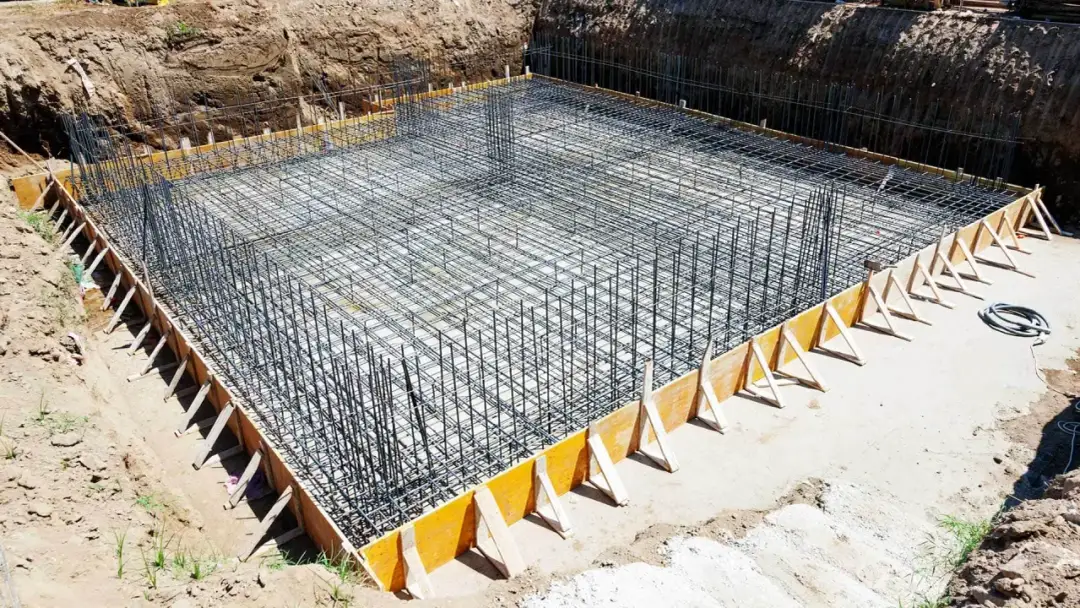

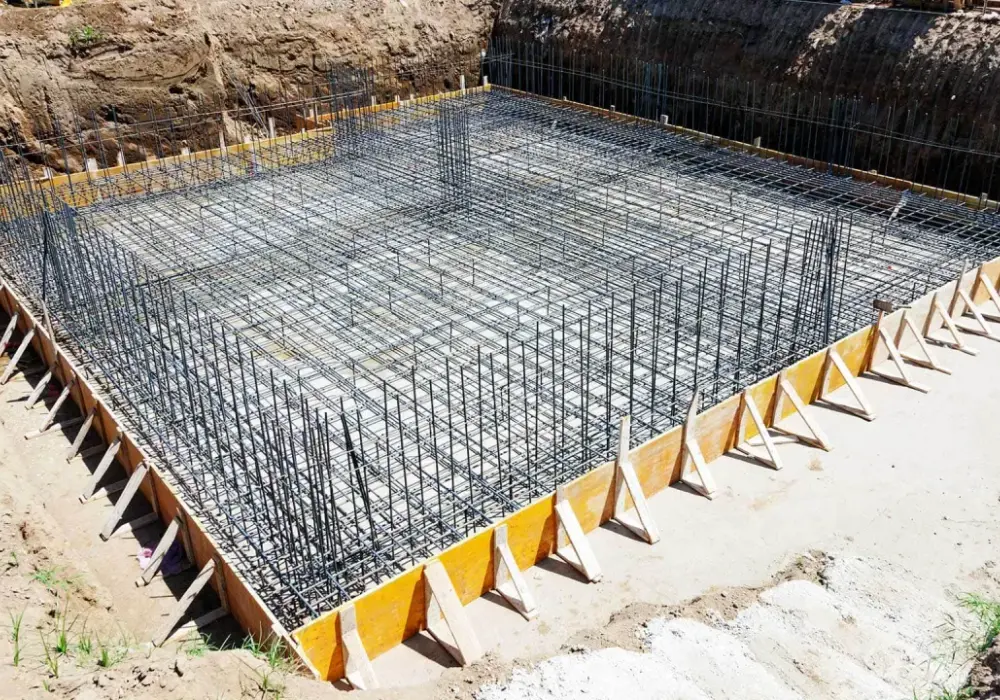

• Siatka górna i dolna: Kluczową różnicą w zbrojeniu płyty jest zastosowanie dwóch siatek zbrojeniowych górnej i dolnej. Obie siatki wykonane są zazwyczaj z prętów o tej samej średnicy (np. fi 12 mm), ułożonych w regularnym rozstawie, na przykład co 15-20 cm. To podwójne zbrojenie zapewnia równomierne rozłożenie obciążeń na całej powierzchni płyty.

• Jak obliczyć ilość prętów potrzebnych do wykonania siatki zbrojeniowej? Ogólna zasada kalkulacji polega na uwzględnieniu powierzchni płyty i rozstawu prętów w obu kierunkach. Dla każdej z siatek (górnej i dolnej) obliczamy potrzebną ilość stali, a następnie sumujemy wyniki. Należy pamiętać o dodaniu zakładów i naddatków.

• Zbrojenie brzegowe i dozbrojenia pod ścianami nośnymi: Oprócz siatek głównych, płyta fundamentowa wymaga dodatkowego zbrojenia wzdłuż jej krawędzi oraz w miejscach, gdzie będą posadowione ściany nośne. Te "ukryte koszty" są niezbędne dla zapewnienia odpowiedniej wytrzymałości konstrukcji i również muszą być przewidziane w kalkulacji.

Przykładowe zużycie stali dla płyty fundamentowej może wynosić około 11,84 kg na 1 m² siatki zbrojeniowej (przy prętach fi 12 co 15 cm). Dla domu o powierzchni 100 m², całkowite zapotrzebowanie na stal może wahać się od około 1000 kg (1 tona) do nawet 3000 kg (3 tony), w zależności od grubości płyty, przyjętego rozstawu prętów i warunków gruntowych.

Czynniki, które radykalnie zmieniają zapotrzebowanie na stal

Ilość stali potrzebnej do wykonania fundamentów nie jest stała i zależy od wielu czynników. Zrozumienie ich wpływu pozwoli Ci lepiej oszacować koszty i uniknąć niespodzianek.

• Rodzaj gruntu na działce: Warunki gruntowe mają ogromne znaczenie. Słabe, niestabilne podłoże, takie jak grunty nasypowe czy plastyczne gliny, generuje większe obciążenia dla fundamentów i może znacząco zwiększyć zapotrzebowanie na stal nawet o 50%. W takich sytuacjach konstruktor często projektuje grubsze lub gęściej rozmieszczone zbrojenie, aby zapewnić stabilność.

• Liczba kondygnacji i obciążenia budynku: Im wyższy i cięższy budynek, tym większe obciążenia przenoszone są na fundamenty. Większa liczba pięter, cięższa konstrukcja dachu (np. dachówka ceramiczna zamiast blachodachówki) czy zastosowanie materiałów budowlanych o dużej masie (np. ściany z pustaków ceramicznych lub żelbetowe) bezpośrednio wpływają na grubość i gęstość zbrojenia fundamentów.

• Nietypowy kształt budynku a zużycie stali: Choć prosta bryła budynku zazwyczaj oznacza niższe koszty, to skomplikowane kształty mogą generować dodatkowe potrzeby. Liczne narożniki, ryzality, wykusze czy inne elementy architektoniczne mogą wymagać dodatkowego zbrojenia, a także generować więcej odpadów materiału podczas cięcia i dopasowywania prętów, co podnosi ogólne zużycie stali.

Najczęstsze błędy przy obliczaniu stali na fundamenty i jak ich uniknąć

Samodzielne obliczenia, choć pomocne, mogą być obarczone błędami. Oto najczęściej popełniane pomyłki i sposoby, jak ich uniknąć.

• Pominięcie zakładów i naddatków: Jest to jeden z najczęstszych i najkosztowniejszych błędów. Zakłady są niezbędne do zapewnienia ciągłości zbrojenia, a naddatki na odpady są nieuniknione. Pominięcie tych elementów może skutkować brakiem materiału na budowie lub koniecznością dokupowania go w pośpiechu, często po wyższej cenie. Pamiętaj, aby zawsze doliczać 10-15% do całkowitej długości prętów.

• Błędne odczytanie średnicy prętów z projektu: Nawet niewielka pomyłka w odczytaniu średnicy pręta z projektu (np. fi 10 zamiast fi 12) może mieć znaczące konsekwencje. Pręty o większej średnicy są znacznie cięższe, co wpłynie na wagę zamówionej stali. Co ważniejsze, zbagatelizowanie tej różnicy może osłabić wytrzymałość konstrukcji. Zawsze dokładnie sprawdzaj oznaczenia średnic.

• Nieuwzględnienie strzemion w kalkulacji: Strzemiona pełnią kluczową rolę w konstrukcji zbrojenia. Utrzymują one pręty główne we właściwym położeniu, zapobiegają ich wyboczeniu pod wpływem obciążeń i zwiększają ogólną sztywność konstrukcji. Pominięcie strzemion w obliczeniach jest poważnym błędem, który znacząco osłabia całe zbrojenie fundamentów.

Od obliczeń do zamówienia – praktyczne wskazówki

Po dokładnym obliczeniu potrzebnej ilości stali, przychodzi czas na jej zamówienie. Oto kilka praktycznych wskazówek, które ułatwią ten proces.

• Jak przygotować zestawienie stali dla hurtowni? Aby ułatwić zamówienie i uniknąć błędów, warto przygotować szczegółowe zestawienie. Powinno ono zawierać informacje o: średnicy każdego typu pręta, jego łącznej długości (uwzględniając zakłady i naddatki), liczbie sztuk danego pręta (jeśli zamawiamy cięte na wymiar) oraz klasie stali. Im dokładniejsze zestawienie, tym mniejsze ryzyko pomyłki.

• Stal cięta i gięta na wymiar vs. pręty 12-metrowe: Na rynku dostępne są pręty zbrojeniowe w standardowych długościach (najczęściej 12 metrów) oraz stal cięta i gięta na wymiar według indywidualnego projektu. Zamawianie stali ciętej na wymiar minimalizuje ilość odpadów na budowie i znacząco oszczędza czas ekipy budowlanej, która nie musi samodzielnie docinać i giąć prętów. Choć może być nieco droższa w przeliczeniu na kilogram, często okazuje się bardziej opłacalna ze względu na redukcję strat materiału i robocizny.

• Jak zweryfikować dostawę na budowie? Po dostarczeniu stali na plac budowy, warto przeprowadzić szybką weryfikację. Sprawdź liczbę dostarczonych wiązek i porównaj ją z dokumentem dostawy. Jeśli masz możliwość, zważ jedną lub dwie wiązki i porównaj wagę z danymi producenta lub dokumentami. Wizualnie ocenić, czy średnice prętów zgadzają się z zamówieniem. Dokładna kontrola na miejscu pozwoli uniknąć problemów w dalszych etapach budowy.
