Prawidłowe przedstawienie okien w rysunku technicznym budowlanym to nie tylko kwestia estetyki, ale przede wszystkim fundament efektywnej komunikacji na budowie. Właściwie wykonany rysunek techniczny jest uniwersalnym językiem, który pozwala wszystkim uczestnikom procesu budowlanego od architekta, przez wykonawcę, aż po inwestora zrozumieć zamierzenie projektowe. Jakiekolwiek niejasności czy błędy w oznaczeniach okien mogą prowadzić do poważnych konsekwencji, wpływając na koszty, harmonogram i ostateczną jakość inwestycji.
Kluczowe zasady przedstawiania okien w rysunku technicznym
- Prawidłowe oznaczenie okien na rysunku technicznym jest fundamentem efektywnej komunikacji na budowie i pozwala uniknąć błędów.
- Obowiązujące standardy w Polsce określa norma PN-B-01025: 2004, która reguluje symbolikę i zasady wymiarowania.
- Rysunek okna różni się w zależności od widoku: rzut (poziomy przekrój), przekrój (pionowy przekrój) i elewacja (widok zewnętrzny).
- Wymiarowanie okien zawsze odbywa się w kolejności szerokość x wysokość, z uwzględnieniem wysokości parapetu (Hp).
- Skala rysunku wpływa na poziom szczegółowości od uproszczonych oznaczeń w mniejszych skalach do szczegółowych w większych.

Dlaczego precyzyjne oznaczenie okna to fundament każdego projektu budowlanego
Precyzyjne przedstawienie okien w rysunku technicznym jest absolutnie kluczowe dla całego procesu budowlanego. To właśnie te elementy, często odbijające się na estetyce i funkcjonalności budynku, muszą być jednoznacznie zdefiniowane na papierze (lub ekranie), zanim jeszcze ruszy budowa. Rysunek techniczny to nic innego jak język komunikacji między architektem, który tworzy wizję, wykonawcą, który ją realizuje, a inwestorem, który finansuje przedsięwzięcie. Wszelkie niejasności lub błędy w oznaczeniach okien czy to dotyczące ich wymiarów, sposobu otwierania, czy materiału mogą prowadzić do poważnych konsekwencji, które odczuje każdy uczestnik tego procesu.
Jak błąd w rysunku technicznym może wpłynąć na koszty i harmonogram budowy
Nieprawidłowe oznaczenie okna na rysunku technicznym to prosta droga do problemów. Wyobraźmy sobie sytuację: wykonawca otrzymuje projekt, w którym okno jest błędnie zwymiarowane lub oznaczony jest niewłaściwy typ otwierania. Może to skutkować zamówieniem stolarki okiennej o złych wymiarach, co z kolei wymusi kosztowne przeróbki otworów okiennych w ścianach. Czas potrzebny na poprawki, zamówienie nowych okien i ich montaż znacząco wydłuża harmonogram budowy. Dodatkowo, koszty związane z materiałami, robocizną i ewentualnymi karami umownymi za opóźnienia mogą drastycznie wzrosnąć. Nawet drobna pomyłka w rysunku może wygenerować nieprzewidziane wydatki, które obciążą budżet inwestycji.
Rola rysunku technicznego w komunikacji: architekt – wykonawca – inwestor
Jasne i precyzyjne rysunki techniczne okien znacząco ułatwiają zrozumienie projektu przez wszystkie strony. Kiedy symbole, wymiary i detale są jednoznaczne, eliminujemy pole do domysłów i indywidualnych interpretacji. Architekt ma pewność, że jego zamierzenie zostanie wiernie zrealizowane przez wykonawcę, a inwestor może być spokojny, że finalny produkt będzie zgodny z oczekiwaniami. Dobrze przygotowana dokumentacja techniczna stanowi solidną podstawę do negocjacji, kontroli jakości i rozliczeń, zapewniając transparentność na każdym etapie budowy.

Kluczowe symbole okien według polskich norm: Jak je czytać i stosować
Aby zapewnić spójność i zrozumiałość rysunków technicznych w całej branży budowlanej, istnieją ściśle określone zasady dotyczące symboliki okien. Podstawą dla tych oznaczeń w Polsce jest norma PN-B-01025: 2004. Warto pamiętać, że sposób przedstawienia okna na rysunku zależy również od skali, w jakiej został wykonany projekt. Im mniejsza skala, tym bardziej uproszczone lub umowne stają się oznaczenia, ale ich kluczowe znaczenie pozostaje niezmienne.
Podstawa prawna: Co mówi norma PN-B-01025 o symbolice okien
Norma PN-B-01025: 2004, zatytułowana "Rysunek budowlany Oznaczenia graficzne na rysunkach architektoniczno-budowlanych", stanowi filar standaryzacji rysunków technicznych w Polsce. Jej celem jest ujednolicenie sposobu przedstawiania elementów budowlanych, w tym okien, tak aby każdy projektant czy wykonawca posługiwał się tym samym "językiem". Zgodnie z normą PN-B-01025: 2004, reprezentacja okien na rysunku technicznym w Polsce jest ustandaryzowana. To właśnie w tym dokumencie znajdziemy wytyczne dotyczące symboli graficznych, linii, a także zasad ich stosowania w zależności od skali rysunku.
Oznaczenie sposobu otwierania: Różnica między oknem rozwieranym, uchylnym a przesuwnym
Sposób otwierania okna jest jednym z kluczowych elementów, który musi być jasno zaznaczony na rysunku technicznym. Do tego celu wykorzystuje się linie przerywane lub ciągłe trójkąty, które wskazują kierunek i rodzaj otwierania skrzydeł. Na przykład, dla okna rozwiernego (otwieranego na oścież) zazwyczaj stosuje się łuk wskazujący ruch skrzydła do wewnątrz lub na zewnątrz. Okno uchylne może być symbolizowane przez linię z charakterystycznym "haczykiem" lub strzałką wskazującą ruch górnej części skrzydła do środka. Okna przesuwne natomiast wymagają specyficznych oznaczeń, które odzwierciedlają ruch wzdłuż prowadnic. Precyzyjne zaznaczenie tych detali jest kluczowe dla funkcjonalności pomieszczenia.
Symbol okna stałego (fix) – kiedy i jak go używać
Kiedy na rysunku technicznym nie widzimy żadnego symbolu wskazującego na sposób otwierania skrzydła okiennego, możemy założyć, że mamy do czynienia z oknem stałym, potocznie zwanym "fixem". Takie okna nie otwierają się wcale i są stosowane głównie tam, gdzie nie ma potrzeby wietrzenia pomieszczenia lub jako element fasady, który ma zapewnić doświetlenie i widok. Poprawne przedstawienie okna stałego polega na narysowaniu jego konturu bez dodatkowych oznaczeń ruchu, co jednoznacznie komunikuje jego charakter.

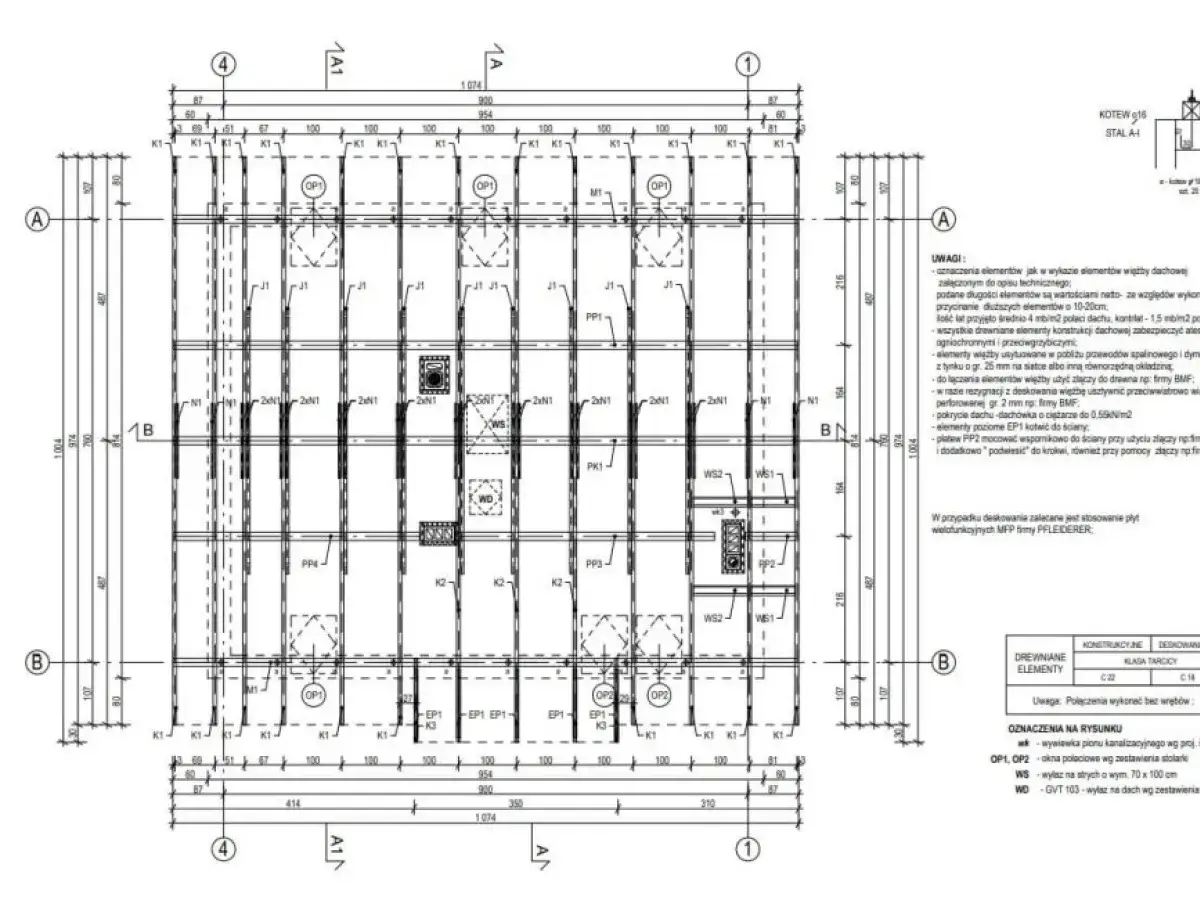

Okna specjalne: Jak narysować okno dachowe, połaciowe i kolankowe
Oprócz standardowych okien fasadowych, w budownictwie często stosuje się okna o specjalnej konstrukcji, takie jak okna dachowe, połaciowe czy kolankowe. Ich przedstawienie na rysunku technicznym wymaga uwzględnienia specyfiki ich osadzenia i kształtu. Okna dachowe i połaciowe, montowane w skosach dachu, muszą być pokazane z uwzględnieniem kąta nachylenia połaci. Okna kolankowe, często stosowane w poddaszach, charakteryzują się nietypowym kształtem i sposobem integracji ze ścianą i dachem. W każdym z tych przypadków kluczowe jest dokładne odwzorowanie ich geometrii i sposobu połączenia z konstrukcją budynku.

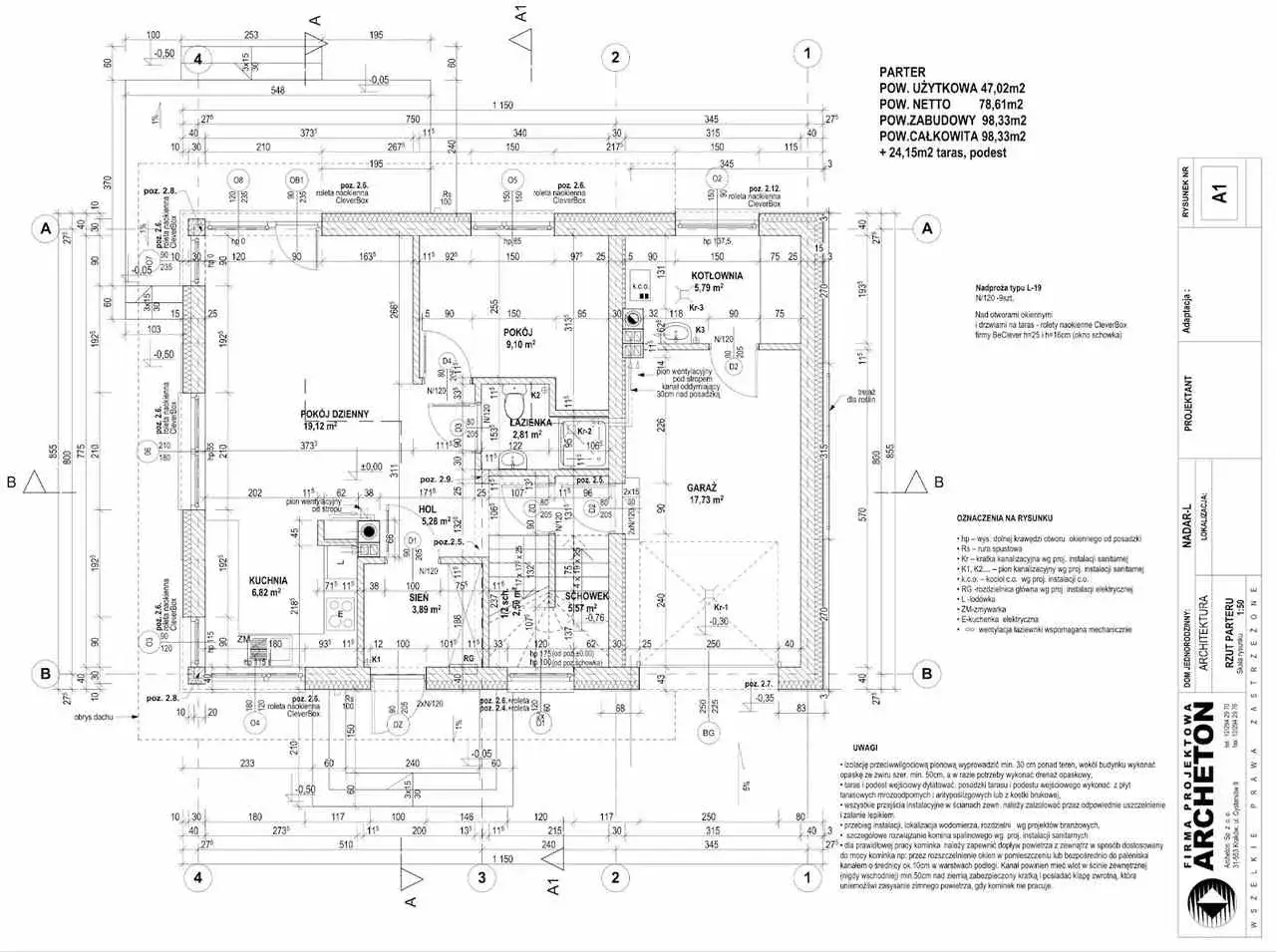

Okno na rzucie kondygnacji – krok po kroku
Rzut kondygnacji to jeden z podstawowych widoków w dokumentacji architektonicznej, który pozwala nam zobaczyć układ pomieszczeń na danej kondygnacji budynku. Jest to poziomy przekrój przez budynek, zazwyczaj prowadzony na wysokości około 1 metra nad poziomem gotowej podłogi. Dzięki temu na rzucie widoczne są wszystkie elementy znajdujące się poniżej tej płaszczyzny, w tym okna. Prawidłowe naniesienie okna na rzucie wymaga precyzyjnego określenia jego położenia w ścianie, wymiarów oraz sposobu otwierania.
Czym jest rzut i na jakiej wysokości go prowadzimy, aby poprawnie pokazać okno
Rzut kondygnacji to jakby "cięcia" budynku w poziomie, które odsłaniają jego wewnętrzną strukturę. Standardowa wysokość, na jakiej wykonuje się ten przekrój, to 1 metr nad poziomem wykończonej posadzki. Ta wysokość jest wybierana nieprzypadkowo pozwala ona na uwidocznienie większości okien, nawet tych osadzonych wyżej, a jednocześnie pokazuje układ mebli i wyposażenia. W przypadku okien o nietypowej wysokości parapetu, czyli odległości od podłogi do dolnej krawędzi otworu okiennego, ich pełne przedstawienie na rzucie jest kluczowe dla zrozumienia proporcji i funkcjonalności pomieszczenia.
Rysowanie ościeżnicy i skrzydeł – podstawowe zasady
Na rzucie kondygnacji ościeżnica okna jest zazwyczaj przedstawiana jako linie o określonej grubości, odzwierciedlające jej rzeczywistą szerokość. Linie te muszą być precyzyjnie umiejscowione w obrębie ściany, pokazując jej grubość i głębokość osadzenia. Skrzydła okna rysuje się zazwyczaj jako linie cieńsze, przylegające do ościeżnicy. Ważne jest, aby zachować odpowiednie proporcje i czytelność rysunku, zwłaszcza gdy mamy do czynienia z wieloma oknami na jednej ścianie. Grubość linii powinna być zgodna z przyjętymi zasadami rysunku technicznego, aby odróżnić poszczególne elementy konstrukcyjne.

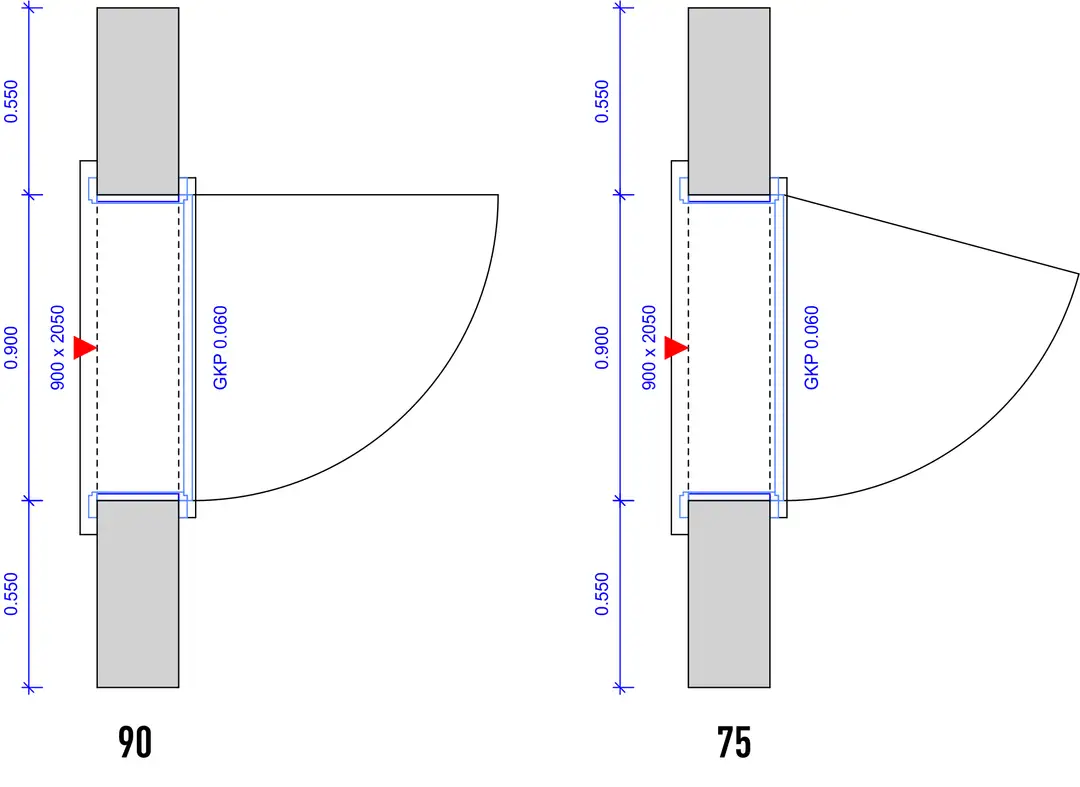

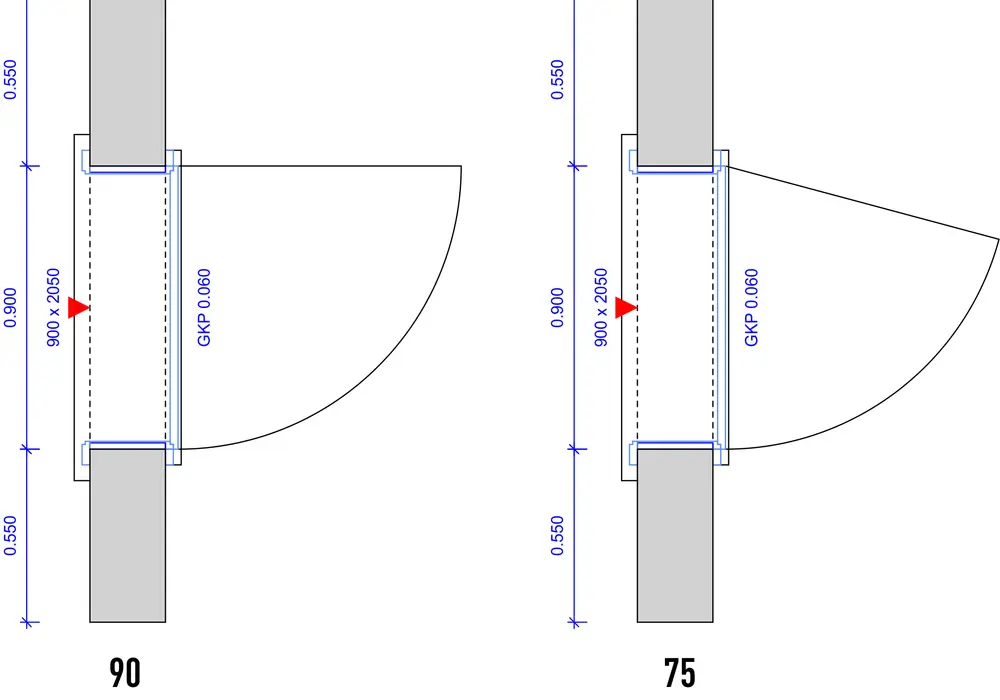

Graficzne przedstawienie kierunku otwierania skrzydła
Jak już wspomnieliśmy, sposób otwierania okna jest zaznaczany za pomocą linii przerywanych lub trójkątów. Na rzucie kondygnacji te linie tworzą łuk, który pokazuje, w którą stronę i jak otwiera się skrzydło czy do wewnątrz pomieszczenia, na zewnątrz, czy może jest to tylko uchylenie. Precyzyjne narysowanie tego symbolu jest niezwykle ważne. Pomyłka w tym miejscu może prowadzić do sytuacji, w której zaprojektowane meble lub inne elementy wyposażenia będą kolidować z otwierającym się skrzydłem, utrudniając korzystanie z pomieszczenia.
Okno w przekroju pionowym: Co musisz pokazać
Przekrój pionowy to kolejny kluczowy widok w dokumentacji technicznej, który pozwala nam zobaczyć okno w jego pełnej wysokości i zrozumieć, jak zostało ono osadzone w konstrukcji budynku. W przeciwieństwie do rzutu, który pokazuje okno "od góry", przekrój pokazuje je "z boku", odsłaniając detale konstrukcyjne i warstwy ściany. Jest to niezbędne do prawidłowego zaprojektowania i wykonania połączeń między oknem a ścianą, a także do zapewnienia odpowiedniej izolacji termicznej i akustycznej.
Jak poprawnie zwizualizować osadzenie okna w ścianie warstwowej
Współczesne ściany budynków są często konstrukcjami warstwowymi, składającymi się z różnych materiałów pełniących określone funkcje nośnej, izolacyjnej, wykończeniowej. Poprawne zwizualizowanie osadzenia okna w takiej ścianie na przekroju pionowym jest niezwykle ważne. Należy precyzyjnie pokazać, jak okno jest zintegrowane z poszczególnymi warstwami: jak jest mocowane do konstrukcji nośnej, jak izolacja termiczna otacza ramę okna, a także jak zamocowany jest parapet zewnętrzny i wewnętrzny. Dbałość o te detale zapewnia szczelność i efektywność energetyczną całego budynku.
Kluczowe elementy do narysowania: nadproże, wnęka okienna i parapet
Na przekroju pionowym okna kluczowe jest ukazanie kilku istotnych elementów konstrukcyjnych. Po pierwsze, nadproże element znajdujący się nad otworem okiennym, przenoszący obciążenia ze stropu lub ścian wyższych kondygnacji. Po drugie, wnęka okienna, czyli przestrzeń wokół okna w ścianie, która musi być odpowiednio zaprojektowana, aby umożliwić montaż stolarki i izolacji. Po trzecie, parapet zarówno wewnętrzny, jak i zewnętrzny. Szczególnie ważna jest wysokość parapetu (Hp), czyli odległość od poziomu gotowej posadzki do dolnej krawędzi otworu okiennego. Te elementy muszą być narysowane z uwzględnieniem ich kształtu, materiału i sposobu połączenia z oknem oraz ścianą.
Różnice w rysowaniu okna w przekroju w zależności od materiału ściany
Materiał, z którego wykonana jest ściana, ma znaczący wpływ na sposób rysowania detali osadzenia okna w przekroju. Na przykład, ściany murowane z cegły będą wymagały innego podejścia niż ściany żelbetowe czy konstrukcje drewniane. Różnice mogą dotyczyć grubości ścian, sposobu kotwienia ramy okiennej, konieczności stosowania specyficznych materiałów izolacyjnych lub wykończeniowych. Projektant musi uwzględnić te niuanse, aby zapewnić prawidłowe i trwałe osadzenie okna, niezależnie od technologii budowy.
Elewacja, czyli widok z zewnątrz: Jak przedstawić estetykę i podziały okna
Elewacja to wizytówka budynku, prezentująca jego wygląd zewnętrzny. Na tym widoku okna odgrywają kluczową rolę w kształtowaniu estetyki fasady. W przeciwieństwie do rzutu czy przekroju, na elewacji skupiamy się na tym, jak okno wygląda, jakie ma proporcje, podziały i z jakich materiałów jest wykonane. Nie pokazujemy tu sposobu otwierania ani detali konstrukcyjnych osadzenia celem jest wizualne przedstawienie okna jako integralnej części bryły budynku.
Co powinno być widoczne na elewacji, a czego nie rysujemy
Na elewacji powinniśmy przedstawić wszystkie elementy, które wpływają na wygląd zewnętrzny okna: jego kształt, proporcje, podziały skrzydeł, materiał ramy (np. drewno, PVC, aluminium), a także kolorystykę zewnętrzną. Można również zaznaczyć rodzaj szyby, jeśli ma to znaczenie estetyczne (np. szyby ornamentowe). Należy natomiast unikać rysowania symboli otwierania, detali konstrukcyjnych związanych z montażem czy izolacją. Te informacje są zbędne na elewacji i mogą jedynie wprowadzać w błąd, odciągając uwagę od kluczowych aspektów wizualnych.
Przedstawianie podziałów szprosami i panelami
Podziały okna, takie jak szprosy (listwy dzielące szybę) czy panele (elementy wypełniające skrzydło), mają ogromny wpływ na styl i charakter okna, a co za tym idzie na całą elewację. Na rysunku elewacji należy je przedstawić w sposób precyzyjny, oddając ich kształt, szerokość i rozmieszczenie. Szprosy mogą być wiedeńskie (między szybami), naklejane na szybę lub konstrukcyjne (przechodzące przez całą szybę). Sposób ich przedstawienia na rysunku musi odzwierciedlać rzeczywiste rozwiązanie, aby klient miał jasne wyobrażenie o finalnym wyglądzie okna.
Wymiarowanie okien bez tajemnic: Jakie liczby są najważniejsze
Precyzyjne wymiarowanie okien w rysunku technicznym jest absolutnie fundamentalne. To właśnie te liczby decydują o tym, czy zamówiona stolarka będzie pasować do przygotowanych otworów, a także czy funkcjonalność i estetyka wnętrza zostaną zachowane. Wymiarowanie okien rządzi się kilkoma prostymi, ale niepodważalnymi zasadami, których należy bezwzględnie przestrzegać.
Standard zapisu wymiarów: Dlaczego kolejność "szerokość x wysokość" jest nie do złamania
Wymiarowanie okien w rysunku technicznym zawsze odbywa się według ustalonej kolejności: najpierw podaje się szerokość, a następnie wysokość. Ten standard jest uniwersalny i obowiązuje na całym świecie. Zapis "szerokość x wysokość" (np. 150/145 cm) jest nie do złamania. Pomyłka w tej kolejności może prowadzić do zamówienia okien o niewłaściwych proporcjach, co z kolei może skutkować problemami z montażem, funkcjonalnością, a nawet estetyką. Zawsze pamiętaj: najpierw szerokość, potem wysokość.
Wysokość parapetu (Hp): Jak ją prawidłowo zmierzyć i opisać na rysunku
Wysokość parapetu, oznaczana jako Hp, to kolejny niezwykle istotny wymiar. Jest to odległość mierzona od poziomu gotowej posadzki do dolnej krawędzi otworu okiennego, czyli miejsca, gdzie będzie zamontowany parapet wewnętrzny. Ten wymiar jest kluczowy z kilku powodów: wpływa na komfort użytkowania okna, jego estetykę we wnętrzu, a także na możliwość prawidłowego zamontowania parapetu. Na rzutach i przekrojach wysokość parapetu musi być wyraźnie zaznaczona, aby wykonawca wiedział, na jakiej wysokości przygotować otwór okienny.
Wymiarowanie otworu a wymiar stolarki – gdzie leży różnica
Ważne jest, aby rozróżnić wymiar otworu okiennego w murze od wymiaru samej stolarki okiennej (czyli gotowego okna). Otwór w ścianie musi być zazwyczaj nieco większy niż wymiar stolarki. Ta różnica, zwana luzem montażowym, jest niezbędna do prawidłowego osadzenia okna, wykonania izolacji termicznej i akustycznej wokół ramy, a także do ewentualnej regulacji. Projektant musi uwzględnić te luzowanie, podając w dokumentacji wymiar otworu, który będzie podstawą do zamówienia stolarki o precyzyjnie określonych wymiarach.
Opisywanie szczegółów: Jak dodać informacje o materiale, kolorze i współczynniku U
Oprócz podstawowych wymiarów, dokumentacja techniczna powinna zawierać również szczegółowe informacje o oknach. Należą do nich: materiał ramy (np. PVC, drewno, aluminium), kolorystykę (zarówno od strony zewnętrznej, jak i wewnętrznej), a także kluczowy dla efektywności energetycznej współczynnik przenikania ciepła U. Te informacje zazwyczaj umieszcza się w specjalnej tabeli stolarki okiennej lub w opisach przy poszczególnych oknach na rysunkach. Dzięki temu inwestor i wykonawca mają pełen obraz specyfikacji technicznej okien.
Najczęstsze błędy przy rysowaniu okien i jak ich skutecznie unikać
Mimo istnienia norm i wytycznych, w praktyce projektowej wciąż zdarzają się błędy przy przedstawianiu okien. Świadomość najczęściej popełnianych pomyłek jest pierwszym krokiem do ich unikania. Pozwala to na tworzenie rysunków technicznych, które są nie tylko poprawne formalnie, ale przede wszystkim funkcjonalne i bezpieczne.
Błędny symbol otwierania – jak pomyłka wpływa na funkcjonalność
Najczęstszym błędem związanym z otwieraniem okien jest właśnie błędne oznaczenie jego kierunku lub sposobu. Pomyłka ta może mieć poważne konsekwencje dla funkcjonalności pomieszczenia. Okno otwierające się do wewnątrz może kolidować z meblami, utrudniać wentylację, a w skrajnych przypadkach nawet blokować drogę ewakuacyjną. Symbol otwierania musi być zawsze zgodny z rzeczywistym zamysłem projektowym i uwzględniać układ pomieszczenia.
Niewłaściwa skala a czytelność rysunku: Jak zachować proporcje
Każda skala rysunku technicznego wymaga odpowiedniego poziomu szczegółowości. Rysowanie detali okna w zbyt dużej skali na małym rysunku lub odwrotnie stosowanie zbyt dużych uproszczeń w skali, która wymaga precyzji prowadzi do utraty czytelności. Ważne jest, aby zachować odpowiednie proporcje elementów okna i jego osadzenia w ścianie, niezależnie od przyjętej skali. Dzięki temu rysunek jest zrozumiały i pozwala na poprawne odczytanie wszystkich wymiarów i detali.
Przeczytaj również: Jak usunąć kit z okien: 6 skutecznych kroków + wskazówki
Pominięcie kluczowych wymiarów: Czego nigdy nie można zapomnieć zwymiarować
Istnieje zestaw wymiarów, których pominięcie na rysunku technicznym okna jest niedopuszczalne. Należą do nich przede wszystkim: szerokość i wysokość otworu okiennego, wysokość parapetu (Hp), a także odległości okna od narożników ścian lub innych elementów konstrukcyjnych. Te wymiary są niezbędne do prawidłowego wykonania otworów w murze, zamówienia stolarki okiennej i jej precyzyjnego montażu. Ich brak w dokumentacji to niemal pewna droga do kosztownych błędów wykonawczych.
